Notbremseinrichtung für ein hydraulisches Bremssystem

Bild DPMA
Notbremseinrichtung für ein hydraulisches Bremssystem

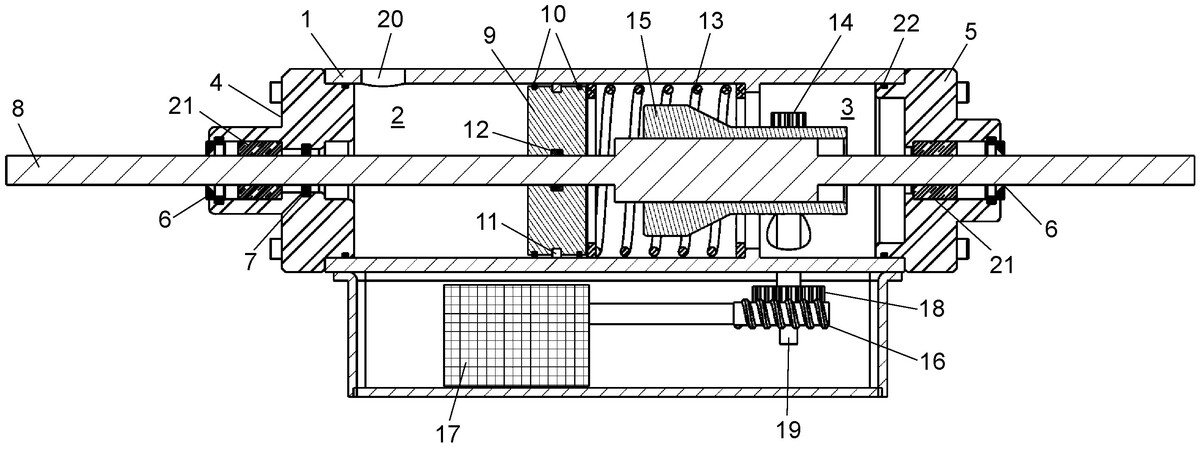

Notbremseinrichtung, umfassend einen Hydraulikzylinder (1) mit einem axial zur Translationsstange (8) auf dieser bewegbaren Kolben (9), der das Innenvolumen des Hydraulikzylinders in eine Arbeitskammer (2) und eine Systemkammer (3) mit einer Entlüftungsbohrung aufteilt, eine in Richtung der Arbeitskammer axial zur Translationsstange auf den Kolben wirkende Druckfeder (13), eine in die Arbeitskammer ausmündende Einlassöffnung (20) mit einem Anschluss an eine Druckquelle, einen axial auf der Translationsstange verschiebbaren Anschlagmitnehmer (15) in der Systemkammer für den Kolben, eine selbsthemmende Verstellaktorik (14, 16, 17, 18, 19) für eine Positionierung des Anschlagmitnehmers (15) in der Systemkammer, wobei die Translationsstange zumindest einen Absatz mit einer Querschnittsänderung zwischen den Kolben und Hauptbremszylinder aufweist, der Absatz ein axialer Anschlag für den Kolben, nicht aber für den Anschlagmitnehmer auf der Translationsstange ist, der Hydraulikzylinder starr mit dem Bremskraftverstärker und dem Hauptbremszylinder verbunden ist sowie die Translationsstange axial im Hydraulikzylinder, Bremskraftverstärker und Hauptbremszylinder verschiebbar ist.
