Lenkgetriebe und Lenksystem mit dem Lenkgetriebe

  • Autor:

    Weitz, F.

    Hodapp, S.

  • Quelle:

    DE102022113937A1

  • Datum: 07.12.2023
Bild DPMA

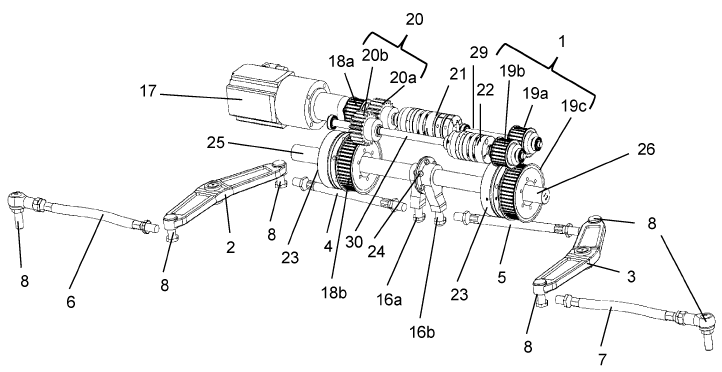

Prinzipskizze Lenksystem

Lenkgetriebe (1) eines Fahrzeugs
für zwei lenkbare Räder über zumindest zwei Spurstangen,
umfassend eine Antriebsquelle (17), ein erstes Übertra-
gungsmittel (18, 23) von der Antriebsquelle auf ein erstes
Stellglied (25) mit einem ersten Anknüpfungspunkt (16a)
für eine der beiden Spurstangen (4) sowie ein zweites Über-
tragungsmittel (19-23) von der Antriebsquelle entweder über
das erste Stellglied (25) oder direkt auf ein zweites Stellglied
(26) mit einem zweiten Anknüpfungspunkt (16b) für die
andere der beiden Spurstangen (5), wobei das zweite Über-
tragungsmittel zumindest ein Zwischenelement aufweist
und das Zwischenelement Umschaltmittel (21, 22, 24) mit
zumindest zwei Schaltstellungen für eine Gleich- bzw. eine
Gegenlaufbeweglichkeit des zweiten Stellglieds relativ zum
ersten Stellglied aufweist.
